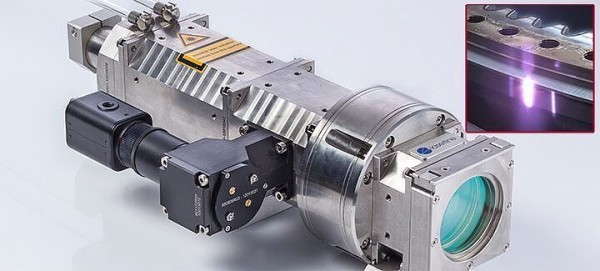

OTS 열처리(호모게나이징) 옵틱






OTS 열처리(호모게나이징) 옵틱


견고함, 유연함, 모듈방식


레이저라인OTS 옵틱은 레이저라인 다이오드 레이저를 이용하여 소재가공에 적합하게 설계되었습니다. 이는 모듈형태로 또는 다양한 형태의 레이저빔형상등  여러가지로 조합이 가능하여 프로세스를 최적의 상태로 가능케 합니다.


장기적인 사용에도 견고함.


레이저라인OTS 옵틱은 일선 현장에서 생산조건에 맞게 구성되었습니다. 완벽하게 내부에서 순환되는 냉각회로는 산화방지를 위하여 스테인레스로 구성되었고 IP 54 기준을 충족하여 분진이나 습기등으로부터 완벽하게 보호되며 최대 20 Kw. 출력까지 사용이 가능합니다. 아울러 기존의 인터페이스와 호환가능하여 손 쉽게 전체 장비구성에 호환됩니다.


​모듈형태의 구성


컴팩트한 OTS-3 이나 고출력용 OTS-5 등 모듈형태로 고객이 필요에 따라 구성이 용이하며 사용용도에 따라 편리하게 구성할수 있습니다. 호모게나이징 모듈이나 멀티 스팟모듈 등을 통하여 원하는 형상의 빔을 만들수 있습니다. 추가적으로 크로스 젯 혹은 파우더 노즐등을 추가 할수도 있습니다. 그외에도 파이로 메티 혹은 C-MOS 카메라등 공정관리/감시를 위하여 장착이 가능합니다.


​다양한 적용가능


원형 혹은 타원형의 용접용 빔 또는 브레이징, 클래딩 ; 연화용 또는 표면박피용 직선빔 혹은 사각형빔 - 레이저라인 OTS 은 항상 원하는 부위에 레이저 빔을 조사하며 각각의 용도에 맞게 조사됩니다. 예를 들어 동시조사법등 특별한 용도에서는 더블스팟 혹은 반지형태의 빔도 가능합니다.





대면적 제품의 표면에 효율적으로 적용하기 위하여는 레이저라인 옵틱에 호모게나이징 모듈을 추가하면 좋은 결과를 낼수 있습니다. 균일한 밀도의 사각형 혹은 라인빔 호모게나이징 모듈은 거의 모든 분야에 적합하며, 예로 표면 열처리, 표면 연화등에서 최선의 결과를 얻을수 있습니다. 추가적으로 호모게나이징 모듈은 다양하게 용도나 조건에 맞게 조합하여 사용할수 있으며 추가적으로 카메라나 파이로메타등을 장착할수 있습니다. 또한 레이저라인의 줌 옵틱은 실시간으로 공정중에 빔의 형상이나 크기를 변환하며 사용이 가능합니다.


특성

 - 라인, 직사각형 혹은 정사각형빔 가능 전형적인 적용분야 : 열경화, 연화, 건조, 테이핑 혹은 모서리 용접

 -  확장성 : 스태핑모토를 통한가변형 줌 옵틱 1:1 부터 1:18 까지 가능한 크기와 135 mm 까지 가능 추가 장치 파이로 메타, CMOS 카메라



추가 문의사항이 있으실 경우, 당사(네모엔지니어링(주)) 또는 레이저라인으로 문의주시면 상세하게 답변 드리겠습니다.

내용 출처 : https:www.laserline.com/ko-int
