OTC 옵틱(광학 솔루션)

   : OTC-3 B2, S2, A2







메인 공정 프로젝트를 위한 작은 옵틱


연속 생산 라인에 강력한 성능


OTC시리즈의 옵틱들은 혹독한 산업 환경에서도 사용가능록  설계되었습니다. 튼튼한 설계를 통해 OTC 시리즈는 연속적인 가동에서 높은 신뢰성과 지속성을 보여줍니다.


혁신적인 냉각 시스템의 도입으로 효율적으로 열을 배출하도록 설계되어 어려운 가공 환경에서 사용이 가능합니다. 고출력 다이오드 레이저에 대한  다양한 경험과 광범위한 지식을 바탕으로OTC옵틱이 설계되었습니다. 그 결과 용접 및 클래딩 공정에 최적화되고, 다이오드 레이저에 이상적인 맞춤형 광학 시리즈가 탄생했습니다.


작고 유연함


OTC 광학계의 컴팩트한 디자인은 다른 다양한 시스템과 간편하고, 유연한 통합을 가능하게 합니다. 광학계의 냉각시스템과 옵션으로 장착되는 센서 패키지는 광학계에 내장되어 있으므로 추가적인 조립 공간이 필요하지 않습니다. Monolithic 구성과 옵틱 내부의 불필요한 통신 연결의 최소화를 통해  OTC 시리즈는 높은 신뢰성과 낮은 무게가 검증되었습니다. 아주 빠른 가공, 움직임에 제약이 큰 시스템 또는 공간이 충분치 못한 시스템에 적용하기 위해 특별히 설계된 OTC 시리즈는 탁월한 성능과 기능을 제공합니다.




실시간 분석


고객은 센서 패키지를 통해 실시간으로 옵틱 상태를 체크할 수 있습니다. 센서에 옵틱 감지기능을 도입하여 데이터를 레이저 제어부로 전달함으로써 분석과 시각화가 용이하게 되었습니다.   더불어 이 명석한 옵틱은 상태 정보를 모니터링하여 정렬시키고 분산시켜서 추가적인 디지털 서비스를 제공합니다. 이를 통해 사용자는 중요한 데이터를 지속적으로 확인할 수 있습니다.


공간 맞춤형 설계


간편한 디자인의 장점을 취하고 각각 고객으로부터 요구되는 형상을 맞추기 위해서 OTC 옵틱은 세 가지의 형태를 갖추고 있습니다. 초점거리와 추가 장착되는 부품들에 따라 유연하게 제작 할 수 있습니다. OTC-3 B2 버전은173 x 60 x 60 mm의  가장 타이트한 크기로 제작되어 있습니다. OTC-3 S2와 OTC-3 A2인터페이스는 카메라 또는 센서를 연결하여 동축으로 공정 모니터링이 가능합니다.


또한 OTC-3 A2 제품들은 레이저 빔의 90° 각도로 변환하여 조사가 가능합니다. LLK-D 파이버  커넥터와 quick exchanger는 모든 시리즈에 공용으로 사용이 가능합니다.

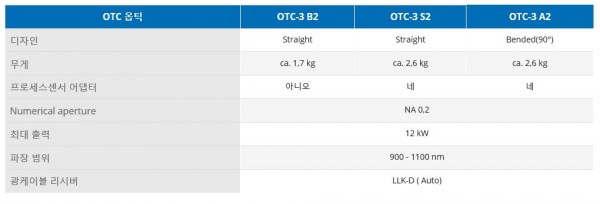

OTC-3 제품 사양


컨디션 모니터링







추가 문의사항이 있으실 경우, 당사(네모엔지니어링(주)) 또는 레이저라인으로 문의주시면 상세하게 답변 드리겠습니다.


내용 출처 : https:www.laserline.com/ko-int
